| ブランド名: | JEFFER |
| モデル番号: | カスタマイズされる |
| Moq: | 1セット |
| 価格: | 交渉可能 |
| 納期: | 受け取られるの後の90日payemnt |
| 支払い条件: | T/T、L/C |

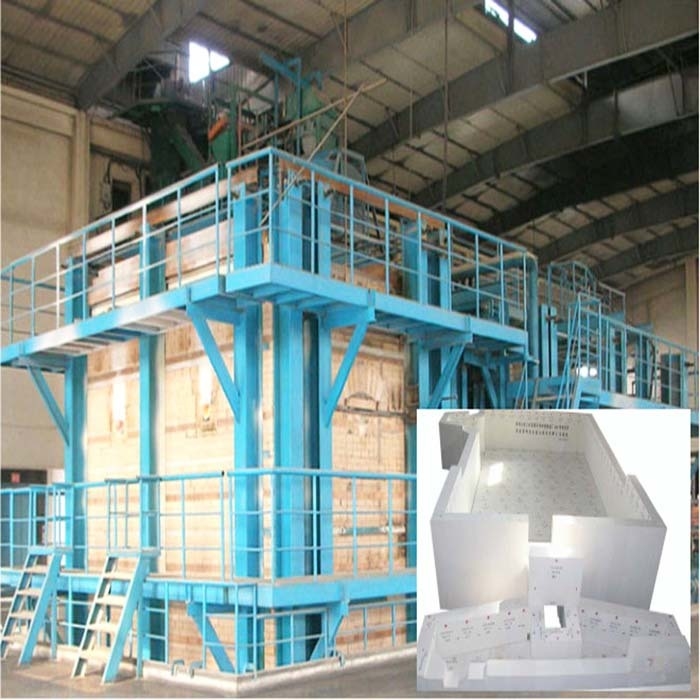

30TPD エンドファイヤード炉 天然ガス フリントコンテナガラス
1. 概要
エンドファイヤード炉（エンドポート炉またはホースシューファイヤード炉とも呼ばれます）は、燃焼バーナーが炉室の片側または両端に配置された工業用熱処理ユニットです。燃焼からの高温ガス流は炉の方向に沿って移動し、長手方向に配置された燃焼ポートとU字型の炎パスを備えたガラス溶解炉を通して熱を伝達します。
エンドファイヤード炉は炎のカバー範囲が狭く、炎の反転は周期的な温度変動とホットスポットの移動をもたらします。
さらに、ポートの数は炉の幅と炉の規模を制限します。エンドファイヤード炉は、ガラスの品質に特別な要件がない、あらゆる種類の中空製品（ボトル、ジャー、容器、化学器具、バブルシェル、ガラス管など）、プレス製品、ガラスボールの製造に適しています。
その典型的な溶解能力は30〜500 t/dで、場合によっては最大700 t/dを達成できます。炉のサイズの制限は、特にバーナーポートの炎の長さとクラウンスパン幅に起因します。
JEFFER Engineeringは、中国および海外の顧客向けにエンドファイヤード炉を設計および供給しています。
2. 炉の構造
溶解部
バッチ材料を溶解し、ガラス液を清浄化および均質化する部分です。溶解部の上の空間は炎空間と呼ばれ、下の部分は溶解タンクです。
炎は、予熱された空気が追加されて炎の効率を高めるポートからバーナーから出ます。
ドッグハウス
材料はドッグハウスを通って炉に入り、熱は炎空間を通ってガラス液に伝達されます。
空気、ガスアクセス
加熱された空気とガスが再生器から出た後、このチャネルを通って予備室に流れ込み、混合されます。これは、燃焼ガスが炎空間から再生器に流れるチャネルでもあります。
予備室
空気とガスがチャネルから流れ出た後、空気流の渦運動と分子の拡散と衝突の作用により、空気とガスは炉に流れ込む前に混合されます。
3. 炉溶解技術システム
炉溶解技術には、温度、圧力、バブリング、ガラスレベル、燃料、反転システムなどが含まれます。温度は炉の温度を指し、炉全体の温度ではありません。温度プロファイルは、溶解タンクから炉の長さに沿って測定されます。
炉圧はガスシステムの静圧であり、圧力分布曲線によって決定されます。気泡の形状と位置の安定性は、溶解性能を測定するための重要な指標であり、炉の生産能力と溶融ガラスの品質にも影響します。
4.炉の種類
| 説明 | 仕様 |
| ファイヤード炉 | 燃焼燃料は、この種の炉の場合、天然ガス、重油、軽油などです。 |
| 電気炉 | 電気は、この種の炉の燃料です。 |
| ファイヤード電気炉 | この種の炉は主に燃焼燃料を使用しており、電気は補助的な加熱源として使用されています。 |
5. 炉の加熱エネルギー
さまざまな種類の加熱タイプの炉を供給できます。以下を含みます:
6.炉の構造
7. 供給設備と材料
| 項目 | 説明 |
| 1 | 耐火材料 |
| 2 | 燃焼設備 |
| 3 | 機械設備 |
| 4 | 電気設備、計器、自動制御設備 |
8. 技術的利点
| 項目 | 説明 |
| 1 | 3Dモデリング設計 |
| 2 | シングル/ダブル/マルチパス再生器 |
| 3 | 再生器の上部にある煙突 |
| 4 | 独自のポート構造 |
| 5 | 深精製技術 |
| 6 | 独自の喉冷却構造 |
| 7 | 最適化されたタンク壁冷却配置 |
| 8 | アンダーポートバーナー燃焼技術 |
| 9 | 独立した再生器室技術 |
| 10 | 電気ブースト技術 |
| 11 | バブリング技術 |
| 12 | インテリジェントシングル/デュアル燃料燃焼システム |
| 13 | リッチ酸素燃焼技術 |
| 14 | 全酸素燃焼技術 |
| 15 | 誘導通風ファン排気技術 |
| 16 | インジェクターファン排気技術 |
| 17 | 納品前の主要構造のプレアセンブリ |
| 18 | 低エネルギー消費と長寿命技術 |
| 19 | 高度で信頼性の高いコンピューター自動制御システム（PLC/DCS、SCADA） |
| 20 | 環境への影響が少ない |
| 21 | 排ガス処理技術 |
| 22 | 廃熱回収技術 |
FAQ
Q: 私たちは誰ですか？
A: JEFFER Engineering and Technology Co., Ltdは、プロジェクト設計、エンジニアリング技術コンサルティング、エンジニアリング、調達、建設（EPC）、およびプロジェクト運営管理を専門とする専門のエンジニアリング会社です。
Q: 製品をカスタマイズできますか？
A: はい、お客様の要件に合わせて設計を行う準備ができた経験豊富な専門チームがいます。
Q: 海外での現場設置を提供していますか？
A: はい、当社のエンジニアを派遣して現場での設置作業を監督したり、プロジェクトを完了させるために現場に設置チーム全体を提供したりできます。
Q: 機密保護は提供されますか？
A: 厳格な図面管理システムにより、漏洩のリスクが排除され、お客様の利益が保護されます。
